Khớp nối xích

Khớp nối xích là gì?

Khớp nối xích là một loại khớp nối cơ khí dùng để truyền mô-men xoắn giữa hai trục song song, thông qua bộ xích và hai bánh xích gắn trên đầu trục. Đây là giải pháp truyền động đơn giản nhưng hiệu quả, thường được sử dụng trong các hệ thống máy móc công nghiệp yêu cầu truyền tải công suất lớn với tốc độ vừa phải.

Nhờ cấu tạo đơn giản, khả năng chịu tải tốt và dễ bảo trì, khớp nối xích được ứng dụng rộng rãi trong ngành cơ khí chế tạo máy, sản xuất công nghiệp, khai thác mỏ, chế biến gỗ, sản xuất xi măng, thực phẩm và nhiều lĩnh vực khác.

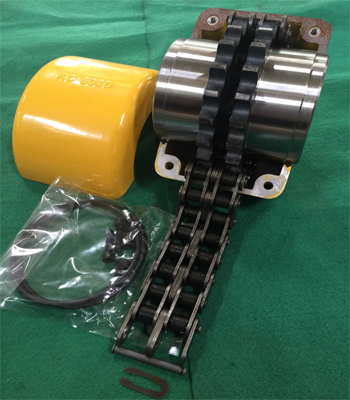

Cấu tạo của khớp nối xích

Khớp nối xích thường bao gồm ba thành phần chính:

1. Hai bánh xích

   • Mỗi bánh xích được gắn cố định vào đầu trục máy cần nối.

   • Bánh xích thường được chế tạo từ thép hợp kim hoặc thép carbon, gia công chính xác để ăn khớp với xích.

2. Bộ xích (Chain)

   • Dùng để liên kết hai bánh xích.

   • Xích có thể là xích con lăn tiêu chuẩn (roller chain) hoặc xích ống lót (bush chain).

   • Vật liệu thường là thép tôi cứng hoặc thép hợp kim chống mài mòn.

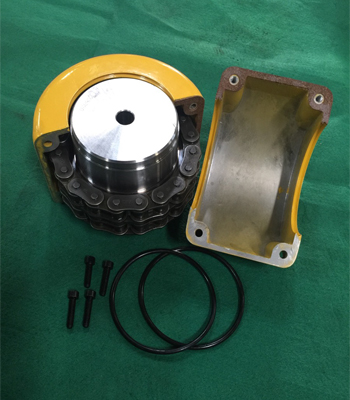

3. Vỏ che (Cover)

   • Bao bọc toàn bộ khớp nối để giữ chất bôi trơn, giảm bụi bẩn và tăng độ an toàn cho người vận hành.

   • Vỏ che thường được làm bằng thép mỏng hoặc hợp kim nhôm, có khả năng chịu va đập nhẹ.

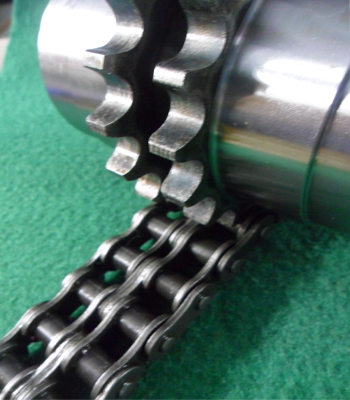

Nguyên lý hoạt động

Nguyên lý truyền động của khớp nối xích khá đơn giản:

• Khi trục dẫn quay, bánh xích gắn trên trục dẫn kéo bộ xích.

• Bộ xích ăn khớp với răng của bánh xích bên trục bị dẫn, từ đó truyền mô-men xoắn sang trục bị dẫn.

• Quá trình này diễn ra ổn định nhờ sự ăn khớp chính xác giữa mắt xích và răng bánh xích.

• Lực truyền được phân bố đều lên các mắt xích, giúp giảm mài mòn và tăng tuổi thọ.

Phân loại khớp nối xích

Khớp nối xích có thể được phân loại dựa trên cấu tạo và ứng dụng:

Khớp nối xích con lăn (Roller chain coupling)

• Sử dụng loại xích con lăn tiêu chuẩn.

• Khả năng chịu tải cao, hiệu suất truyền động tốt.

• Dùng trong máy bơm, máy nén, băng tải.

Khớp nối xích ống lót (Bush chain coupling)

• Sử dụng xích ống lót thay cho con lăn.

• Kết cấu đơn giản, giá thành rẻ hơn.

• Thích hợp cho các tải trọng vừa và nhỏ.

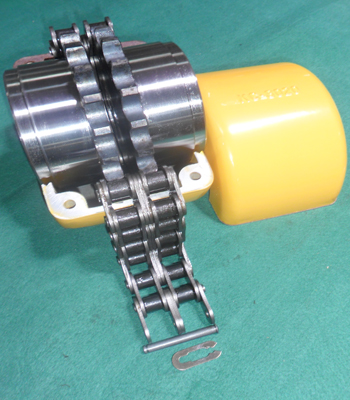

Khớp nối xích đôi

• Gồm hai hàng xích song song, tăng khả năng chịu tải.

• Dùng cho hệ thống yêu cầu truyền mô-men lớn.

Khớp nối xích có vỏ bôi trơn kín

• Vỏ che được thiết kế kín, giữ dầu mỡ bôi trơn lâu hơn.

• Bảo vệ xích khỏi bụi bẩn và độ ẩm.

5. Ưu điểm và nhược điểm

Ưu điểm

• Cấu tạo đơn giản, dễ lắp đặt và tháo rời.

• Chi phí thấp so với nhiều loại khớp nối khác.

• Chịu tải tốt và truyền công suất lớn.

• Hiệu suất truyền động cao (lên đến 99% khi được bôi trơn tốt).

• Khả năng làm việc trong môi trường khắc nghiệt, kể cả có bụi bẩn, dầu mỡ.

Nhược điểm

• Cần bôi trơn định kỳ để tránh mài mòn.

• Không phù hợp cho tốc độ quá cao (thường < 1500 vòng/phút).

• Độ ồn cao hơn so với một số loại khớp nối đàn hồi.

Ứng dụng của khớp nối xích

Khớp nối xích xuất hiện nhiều trong các ngành:

• Ngành cơ khí chế tạo máy: máy công cụ, máy cán thép, máy ép.

• Ngành khai thác mỏ: truyền động cho băng tải, máy nghiền.

• Ngành chế biến gỗ: máy cưa, máy bào.

• Ngành thực phẩm: máy trộn, băng tải thực phẩm.

• Ngành xi măng, gạch, gốm: hệ thống truyền động tải nặng.

Tiêu chuẩn kỹ thuật

Một số tiêu chuẩn quốc tế thường áp dụng:

• ISO 606: Tiêu chuẩn xích con lăn và bánh xích.

• ANSI B29.1: Tiêu chuẩn xích con lăn công nghiệp.

• JIS B 1801: Tiêu chuẩn xích công nghiệp Nhật Bản.

Các thông số kỹ thuật cần quan tâm:

• Bước xích (Pitch).

• Số răng bánh xích.

• Đường kính trục.

• Mô-men xoắn cho phép.

• Vật liệu chế tạo.

Cách lựa chọn khớp nối xích phù hợp

Để chọn đúng loại khớp nối xích, cần:

1. Xác định công suất và mô-men xoắn cần truyền.

2. Chọn bước xích phù hợp với tải trọng.

3. Tính toán số răng bánh xích để đảm bảo tỷ số truyền mong muốn.

4. Chọn vật liệu chịu mài mòn, chịu lực tốt.

5. Xem xét môi trường làm việc (ẩm, bụi, nhiệt độ cao).

Bảo dưỡng và sửa chữa

• Bôi trơn định kỳ bằng dầu hoặc mỡ chuyên dụng.

• Kiểm tra độ mòn của xích và răng bánh xích.

• Siết chặt bu lông, ốc vít định kỳ để tránh rung lắc.

• Thay mới khi xích bị giãn quá giới hạn cho phép.

• Giữ vệ sinh vỏ che để tránh bụi bẩn và cặn dầu.

Vì vậy, khớp nối xích là một giải pháp truyền động đáng tin cậy, chi phí hợp lý, thích hợp cho nhiều ngành công nghiệp. Với cấu tạo đơn giản, khả năng chịu tải cao và dễ bảo dưỡng, loại khớp nối này vẫn giữ vai trò quan trọng trong nhiều hệ thống máy móc hiện đại. Tuy nhiên, để đạt hiệu quả tối ưu, cần chọn đúng loại, đúng thông số và bảo dưỡng định kỳ.
